3.1.21.1.2.2 - Verificação de Medidor de Água (HI2040)

Barra de Tarefas do SGI

Para ter acesso às informações referentes às funcionalidades da tela, clicar em Introdução ao SGI .

Introdução

Permite realizar as verificações de medidores de água e emitir os certificados e o registro de medições conforme a Portaria do Inmetro vigente.

Acesso

Acesso à tela no SGI em 3.1.21.1.2.2 - Verificação de Medidor de Água(HI2040).

Verificação de Medidor de Água

Imagem 2

Onde:

• Nro Ensaio: será automaticamente atualizado pelo SGI, sendo um sequencial iniciando no 1 a cada ano (a partir do primeiro cadastrado na nova versão). O ano será automaticamente atualizado pelo SGI, onde será o ano vigente do cadastro da verificação.



• Dt Cadastro: será automaticamente atualizada pelo SGI com a data do dia do cadastro da verificação.



• Documento: será automaticamente preenchido no momento da autorização do técnico executor, sendo que será gerada a numeração do documento 19, cuja faixa utilizada disponível esteja com a situação [Pendente]. Obs.: caso o tipo de serviço for [Inspeção], não deverá gerar certificado e não associar uma faixa pra o documento (campo documento ficará em branco).



• Nro Série: será o número de série do instrumento que foi previamente cadastrado no menu 2.1.1 - Itens (IN2110) com tipo de instrumento “Hidrômetro”. Campo obrigatório. No momento do duplo-click, abrirá a tela do menu 2.1.1 - Itens (IN2110) . É nessa tela que deverão ser informadas as características específicas desse tipo de instrumento, pois caso ainda não tenham sido cadastradas, aparecerá a seguinte mensagem:



Imagem 1.1

• Dt Ensaio: será a data que o usuário informar como sendo a data que foi realizado o ensaio. Campo obrigatório.



• Situação: lista de valores atualizados automaticamente, não podendo ser alterados pelo usuário, com exceção do [cancelamento]. Os possíveis valores desse campo, são:


• • Aberto: será atualizado quando for salvo o cadastro. Nessa situação, os dados poderão ser alterados


• • Autorizado: será atualizado quando o [Técnico Executor] assinar a verificação. Nessa situação, não será mais possível nenhuma alteração na verificação a não ser o seu cancelamento. Deverá atualizar a GRU e a verificação com o RD informado na tela (para fins de estatística, plano de trabalho, repasse de valores, etc)


• • Cancelado: será alterado pelo usuário com perfil [2-Técnico Executor], somente quando a situação estiver [Autorizado]. Nessa situação, não será mais possível nenhuma alteração na verificação. Para o cancelamento, será obrigatória a informação de uma justificativa, que será gravada no sistema e também enviada por email ao técnico executor que assinou a verificação.



• Interessado: todas as informações do proprietário interessado, serão apresentadas automaticamente no momento da informação do número de série do instrumento.



• Tipo de serviço: será uma lista de valores, campo obrigatório, sendo possível selecionando um dos valores: [verificação inicial], [verificação periódica], [verificação após reparo] e [inspeção].



• Consumidor: será uma lista de valores, cuja informação não é obrigatória. Caso seja informado, deverá ser previamente cadastrado no menu 1.1.1.1 – Proprietários (LO2090) .



• Leitura inicial: Informação opcional, pois pode estar ilegível, no formato: 9,99999.



• Observações: campo livre e opcional, para o usuário informar as observações. Já o segundo quadro de observações apresenta as observações automáticas que serão incluídas na verificação, conforme as situações dos ensaios.



• Quadro Cobrança:

  • GRU: campo obrigatório somente quando o tipo de serviço for diferente de [Inspeção], sendo listado todas as GRUs que:

    • estejam com o campo “pagto” diferente de [Excluído] ou [Inválido];

    • sejam do proprietário do instrumento que está sendo verificado;

    • tenham pelo menos um tipo de serviço igual ao informado nessa tela, para o número de série igual ao do instrumento que está sendo verificado.



Imagem 3

Obs.: caso seja selecionada uma GRU cujo campo [Situação Pagto GRU] seja diferente de [Quitado], deverá ser apresentada para o usuário a seguinte mensagem: [A GRU precisar estar quitada. Favor verificar.]

• Para a GRU vinculada no cadastro de verificação de hidrômetro:

  • a GRU e os seus serviços podem ser cancelados e/ou desvinculados do relatório diário na opção do SGI 6.1.8 - Desvincular GRU e Serviços do RD (RD2190) (de acordo com as regras existentes) desde que o cadastro da verificação do hidrômetro esteja desautorizado;

  • pode ser selecionada GRU cadastrada antecipadamente com isenção de taxa metrológica, ou seja, esta GRU estará inválida e com o valor zero;



• Quadro Autorizadores:

  • Técnico Executor: será inicializado automaticamente com o nome do usuário logado no SGI, desde que ele esteja cadastrado no perfil [2-Funcionário]. Também poderá ser selecionado pela lista de valores, onde somente serão apresentados/aceitos, todos os funcionários que estejam cadastrados no controle de autorizadores com o perfil [2-Funcionário].



• botão [Justificativa]: permitirá visualizar a justificativa de cancelamento da verificação. Esse botão somente aparece quando a situação for [Cancelado].

• botão [Visualizar]: permitirá visualizar e imprimir o certificado de verificação (HI3005 – Certificado de Verificação), após responder a pergunta:

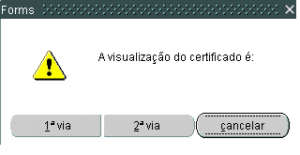

• botão [1ª via]:

• botão [2ª via]: será solicitada a informação do RD e GRU código 887, pois a emissão da 2ª via passará a ser cobrada:

Abrirá uma tela conforme abaixo:


Onde:
- RD: é o número do relatório diário que deve ser do tipo [Serviço de Verificação] e onde o movimento vinculado ao relatório diário e o relatório diário devem estar abertos;

- Proprietário: é o código do proprietário que está preenchido na tela que está chamando esta tela;

- GRU: caso exista uma GRU gerada antecipadamente para a cobrança de segunda via de certificado, para o relatório diário e proprietário preenchidos na tela, este campo será habilitado para que a GRU possa ser selecionada, caso contrário, o campo ficará desabilitado;

- Botão Gerar GRU e 2 via: ao pressionar o botão é visualizada a tela de GRU para pagamento antecipado, opção do SGI 3.1.18 - GRU para Pagamento Antecipado (VR2260) , para que a GRU seja cadastrada, os dados já estarão previamente preenchidos, basta salvar para que a GRU seja gerada; após salvar a GRU e retornar á tela anterior, a GRU será vinculada ao relatório diário que foi selecionado;

- Botão Cancelar: retorna à tela anterior;

- o valor que a GRU da segunda via que será gerada é cadastrado no parâmetro com o nome VL_SEGUNDA_VIA_VT e no campo Valor Parâmetro, caso o valor tenha centavos, deve ser cadastrado com vírgula no decimal conforme imagem abaixo, pelo responsável na TI no órgão da RBMLQ-I, opção do SGI Gerenciador - 2.1.1 - Parâmetros (GS2200) ;

Obs.: a visualização do certificado somente estará disponível para os tipos de serviço que não sejam [Inspeção]. Caso seja uma [inspeção], apresentar a mensagem [As verificações cujo tipo de serviço for inspeção, não geram o certificado. Nesse caso, emita o registro de verificação.];

• botão [Registro]: permitirá visualizar e imprimir o registro de medição para verificação

Imagem 7

[ABA IDENTIFICAÇÃO]

Imagem 8

Onde:

• Quadro Padrões Internos de Referência:

  • Patrimônio: será uma lista de valores a ser selecionada pelo usuário, onde irá listar os patrimônios associados a padrões, cujos tipos de instrumento sejam igual a [Bancada Gravimétrica de Verificação de Hidrômetro] ou [Bancada Volumétrica de Verificação de Hidrômetro]. Depois que o usuário selecionar o padrão, validar se o mesmo está com a data da calibração vencida. Caso esteja, apenas apresentar a mensagem [A data de validade da calibração desse padrão está vencida. Favor verificar.] e permitir que o usuário grave sem impedimento algum na tela.

  • Validade Cal: será a validade da calibração, cadastrada no menu 3.1.13.1.1.9 Padrões (PS2330) .



• Quadro Bancadas Padrão de Referência:

  • Padrão: será uma lista de valores a ser selecionada pelo usuário, onde irá listar os padrões, cujos tipos de instrumento sejam igual a [Bancada Gravimétrica de Verificação de Hidrômetro] ou [Bancada Volumétrica de Verificação de Hidrômetro]. Depois que o usuário selecionar o padrão, validar se o mesmo está com a data da calibração vencida. Caso esteja, apenas apresentar a mensagem [A data de validade da bancada desse padrão está vencida. Favor verificar.] e permitir que o usuário grave sem impedimento algum na tela.

  • Valido Até: será a validade da calibração, cadastrada no menu 3.1.13.1.1.9 Padrões (PS2330) .



[ABA EXAME PRELIMINAR]

Imagem 9

Onde:

• Unidade de medida: O símbolo m³ aparece no mostrador ou imediatamente adjacente ao visor numerado?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Marca de aprovação de modelo: Existe indicação da marca de aprovação de modelo no mostrador?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Nome ou marca do fabricante: Existe indicação do nome ou marca do fabricante?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Nº de série: Existe indicação do nº de série sequencial de fabricação?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Sentido do escoamento: Existe seta indicadora do sentido do escoamento?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Posição de instalação: Existe indicação da posição de instalação?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Vazão nominal “Qn” ou vazão permanente “Q3”: Existe indicação da vazão nominal ou vazão permanente?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se o [Tipo de serviço] for [Verificação inicial].



• Classe magnética: Existe indicação da classe magnética?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a [classe de exatidão] for [2].



• Relação “Q3/Q1” ou “R”: Existe indicação da relação “Q3/Q1” ou “R”?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a “classe de exatidão” for 1 ou 2.



• Pressão máxima admissível (PMA): Existe indicação da pressão máxima admissível?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a “classe de exatidão” for 1 ou 2.



• Classe de temperatura: Existe indicação da classe de temperatura?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a [classe de exatidão] for [1] ou [2].



• Classe de perda de pressão: Existe indicação da classe de perda de pressão?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a [classe de exatidão] for [1] ou [2].



• Classe de sensibilidade de instalação: Existe indicação da classe de sensibilidade de instalação?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a [classe de exatidão] for [1] ou [2].



• Fonte de alimentação externa: Existe indicação de tensão e frequência da alimentação externa?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se o princípio de funcionamento for [eletrônico].



• Bateria substituível: Existe indicação da data limite para substituição d a bateria?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se o princípio de funcionamento for “eletrônico”.



• Bateria insubstituível: Existe indicação da data limite para substituição d o medidor?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se o princípio de funcionamento for “eletrônico”.



• Marca de selagem: Instrumento possui marca de selagem e a mesma está íntegra?
  Se a opção selecionada for [Sim] ou [Não aplicável] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];



• Conformidade à PAM: Instrumento conserva as características que constam na PAM?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Quando reprovado, exigir texto explicando o motivo da reprovação no campo “Observações”. Essa pergunta somente será apresentada na tela, se o tipo de serviço for [verificação inicial].



• Conformidade à PAM: Instrumento conserva as características que constam na PAM?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Quando reprovado, exigir texto explicando o motivo da reprovação no campo “Observações” (inicializar com o texto: “Conforme item 7.4.3 da Portaria Inmetro nº <número da portaria vigente>, não podem ser submetidos a verificações subsequentes medidores não conformes ao modelo aprovado, devendo, nesse caso, ser retirados de uso.”). Essa pergunta somente será apresentada na tela, se o tipo de serviço for [verificação periódica], [verificação pós reparo] ou [inspeção].



• Ensaio de estanqueidade: Instrumento não apresentou fugas através de suas paredes ou juntas, nem produziu danos ou bloqueios quando submetido ao ensaio de estanqueidade?
  Se a opção selecionada for [Sim] ou [Não aplicável] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a classe de exatidão for A, B ou C.



• Ensaio de pressão estática: Instrumento não apresentou vazamentos ou danos quando submetido ao ensaio de pressão estática?
  Se a opção selecionada for [Sim] o instrumento está [aprovado] neste exame preliminar; se a opção selecionada for [Não], o instrumento está [reprovado] neste exame preliminar e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos];
  Essa pergunta somente será apresentada na tela, se a classe de exatidão for 1 ou 2.



[ABA ENSAIO] (quando a classe de exatidão for A, B ou C.)

Imagem 10

Onde:

• Temperatura da água (°C): campo obrigatório que deverá ser informado pelo usuário. Quando for informado um valor, validar:


• • se classe de exatidão for “A”, “B”, ou “C”: valor da temperatura da água deve ficar entre 0,1 °C e 40 °C, caso contrário, emitir alerta: [Temperatura da água fora da faixa de 0,1 °C a 40 °C.].


• • se classe de exatidão for “1” ou “2”:

    • se classe de temperatura do instrumento for “T30” ou “T50” - valor da temperatura da água deve ficar entre 15 °C e 25 °C, caso contrário, apresentar mensagem “Temperatura da água fora da faixa de 15 °C a 25 °C”.

    • Se classe de temperatura do instrumento for “T70”, “T90”, “T130” ou “T180”: valor da temperatura da água deve ficar entre 15°C e 25 °C ou entre 45 °C e 55 °C, caso contrário, apresentar mensagem: Temperatura da água fora da faixa de 15 °C a 25 °C ou de 45 °C a 55 °C”.

    • Se classe de temperatura do instrumento for “T30/70”, “T30/90”, “T30/130” ou “T30/180”: O valor da temperatura da água deve ficar entre 45 °C e 55 °C, caso contrário, apresentar a mensagem: “Temperatura da água fora da faixa de 45 °C a 55 °C”.



• Ensaio impossível de ser realizado: deverá ser marcado caso o instrumento que está sendo verificado não apresente possibilidade de realizar o ensaio.


• Município do Ensaio/Estado/Local do Ensaio: são informações automaticamente preenchidas, conforme o padrão de referência informado:

  • quando informado o padrão interno de referência, o local do ensaio será o estado cadastrado na tabela de órgãos do SGI;

  • quando informada uma bancada padrão de referência, será o proprietário cadastrado no cadastro de padrões.



• • Obs: sempre será considerado só a informação do primeiro padrão interno de referência ou da primeira bancada padrão de referência que foi informada na tela.



• Leitura inicial: deverá ser informada pelo usuário, formato 9,99999.


• Leitura final: deverá ser informada pelo usuário, formato 9,99999.


• Volume indicado: será automaticamente calculado, através da fórmula: (Leitura final – Leitura inicial) x 1000.


• Volume escoado: informado pelo usuário, formato 999,99. O valor informado será considerado conforme a tabela:



Imagem 11

Quando o volume escoado for menor do que o valor estipulado acima, apenas apresentar a mensagem: [Volume escoado abaixo do mínimo recomendado de [VALOR] L. Favor repetir o ensaio.], sem impedir que o usuário grave as informações fora do estipulado.

Obs.: buscar o [valor de uma divisão] no cadastro do instrumento.

• Erro relativo de indicação: será automaticamente calculado, através da fórmula: 100 x (volume indicado – Volume escoado) / Volume escoado, formato “0,00%”



• Resultado da verificação:

  • se tipo de serviço for [Verificação inicial]:


Imagem 12

Caso o Erro relativo ≤ EMA, então aprovado. Caso contrário, reprovado e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos] e ainda gerar texto automático no campo [Observações] de acordo com o sinal do Erro de Medição:

** Sinal (-): “Erro de medição à favor do usuário/consumidor.”

** Sinal (+): “Erro de medição contra o usuário/consumidor.”

• • se tipo de serviço for [Verificação periódica], [Verificação após reparo] ou [Inspeção]:


Imagem 13

Caso o Erro relativo ≤ EMA, então aprovado. Caso contrário, reprovado e será gerada a notificação com o enquadramento com a Portaria do Inmetro vigente correspondente na aba [Irregularidades/Enquadramentos] e ainda gerar texto automático no campo [Observações]: “Conforme Art. 4º, parágrafo único, da Portaria Inmetro nº <portaria vigente>, os medidores devem ser substituídos caso sejam constatados erros fora dos limites dos erros máximos admissíveis.” Ainda gerar texto automático no campo “Observações” de acordo com o sinal do Erro de Medição:

** Sinal (-): “Erro de medição à favor do usuário/consumidor.”;

** Sinal (+): “Erro de medição contra o usuário/consumidor.”

• Marca de selagem: será informado pelo usuário um número da faixa do documento [278-MARCA DE SELAGEM - LACRE VERMELHO] ou do [279-MARCA DE SELAGEM - LACRE AMARELO], conforme as regras:


• • quando resultado aprovado: a faixa do documento de selagem poderá estar pendente ou utilizado;


• • quando resultado reprovado/interditado: a faixa do documento de selagem deverá estar pendente no módulo de documento e deverá ser atualizada a sua situação no módulo de documentos para “utilizada” (para fins do controle do gestor do próprio módulo de documentos, quanto às quantidades ainda disponíveis para a utilização – será dado “baixa”).


• Marca de verificação: será informado pelo usuário um número da faixa do documento [1-MARCA - VERIFICAÇÃO SUBSEQUENTE], [2-MARCA - INSTRUMENTO INCORRETO] ou [3-MARCA - VERIFICAÇÃO INICIAL], sendo essa informação opcional. Caso informada, seguirá as seguintes regras:
  • quando o tipo de serviço for verificação inicial:

    • se resultado for [aprovado] ou [reprovado]: deverá aceitar somente [Doc. 3]. A faixa do documento de verificação deverá ser pendente.



• • quando o tipo de serviço for verificação periódica ou após reparo:

    • se resultado for [aprovado] ou [reprovado]: deverá aceitar somente [Doc. 1]. A faixa do documento de verificação deverá ser pendente.



• • • se resultado for [interditado]: deverá aceitar somente [Doc. 2]. A faixa do documento de verificação deverá ser pendente.



• • quando o tipo de serviço for inspeção:

    • se resultado for [aprovado]: deverá aceitar somente [Doc. 1] ou [Doc. 3], sendo que estas marcas já constam no instrumento (marcas já utilizadas). A faixa do documento de verificação deverá ser utilizado.



• • • se resultado for [reprovado] ou [interditado]: dever aceitar somente [Doc. 2]. A faixa do documento de verificação deverá ser utilizado.



• • Obs.: para a faixa/selo que for informado e que ainda encontra-se com a situação [pendente] no módulo de documentos, deverá ser atualizada a sua situação no módulo de documentos para [utilizada] (para fins do controle do gestor do próprio módulo de documentos, quanto às quantidades de selos ainda disponíveis para a utilização – será dado [baixa]).



• Obs.: a marca de selagem e a marca de verificação são campos opcionais, mas no momento da autorização do técnico executor será exigida a informação de uma das duas marcas.



[ABA ENSAIO] (quando a classe de exatidão for 1 ou 2.)

Imagem 14

Onde:

• Leitura inicial: deverá ser informada pelo usuário, formato 9,99999.



• Leitura final: deverá ser informada pelo usuário, formato 9,99999.



• Volume indicado: será automaticamente calculado, através da fórmula: (Leitura final – Leitura inicial) x 1000.



• Volume escoado: informado pelo usuário, formato 999,99. O valor informado será considerado conforme a tabela.



Imagem 15

Quando o volume escoado for menor do que o valor estipulado acima, apenas apresentar a mensagem: [Volume escoado abaixo do mínimo recomendado de [VALOR] L. Favor repetir o ensaio.], sem impedir que o usuário grave as informações fora do estipulado.

Obs.: buscar o “valor de uma divisão” no cadastro do instrumento.

• Erro relativo de indicação: será automaticamente calculado, através da fórmula: 100 x (volume indicado – Volume escoado) / Volume escoado, formato “0,00%”



• Resultado da verificação:

  • se tipo de serviço [verificação inicial]:


Imagem 16

Se todos os erros de indicação de um medidor de água apresentam o mesmo sinal, o valor de pelo menos um dos erros não deve exceder a metade do erro máximo admissível.

Caso o Erro relativo ≤ EMA, aprovado. Caso contrário, reprovado e gerar notificação com enquadramento da portaria Inmetro vigente. Ainda gerar texto automático no campo “Observações” de acordo com o sinal do Erro de Medição:

• • • Sinal (-): “Erro de medição à favor do usuário/consumidor.”;

    • Sinal (+): “Erro de medição contra o usuário/consumidor.”


• • se tipo de serviço [verificação periódica], [verificação após reparo] ou [inspeção]:


Imagem 17

Caso o Erro relativo ≤ EMA, aprovado. Caso contrário, reprovado e gerar notificação com enquadramento da portaria Inmetro vigente. Ainda gerar texto automático no campo [Observações]: “Conforme Art. 4º, parágrafo único, da Portaria Inmetro nº <portaria do Inmetro vigente>, os medidores devem ser substituídos caso sejam constatados erros fora dos limites dos erros máximos admissíveis.” Ainda gerar texto automático no campo “Observações” de ac ordo com o sinal do erro de Medição:

[ABA IRREGULARIDADES]

Imagem 15

Serão apresentadas todas as irregularidades atualizadas automaticamente, conforme o resultado da verificação e também conforme os exames preliminares realizados durante a verificação do instrumento.

• • • Sinal (-): “Erro de medição à favor do usuário/consumidor.”;

    • Sinal (+): “Erro de medição contra o usuário/consumidor.”


Regras de negócio

• Os enquadramentos/irregularidades cadastrados para a Portaria do Inmetro nº 155/2022 serão visualizados para as verificações de medidores de água cadastradas com a data do ensaio dentro do período cadastrado para o parâmetro [HID_VIGENCIA_PRT_2022155]; anterior a este período, continuará selecionando os enquadramentos/irregularidades para a Portaria do Inmetro nº 295/2018.



• Campo com o preenchimento obrigatório;

• Campo com a função de duplo clique em amarelo (chama outra tela);

• Campo com a função de preenchimento automático.
• Campo com a função de auto-pesquisa utilize % texto ou numero %
• Permite o uso da tecla F8 pesquisar;
• Permite o uso da tecla F7 Limpar;

Relacionamentos

• - 3.1.13.1.1.9 Padrões (PS2330)
• - 1.1.1.1 – Proprietários (LO2090)
• - 2.1.1 - Itens (IN2110)

• Voltar - Hidrômetro
